「精密板金加工について知りたい」「依頼できる業者を探している」という方も多いのではないでしょうか。
今回の記事では、精密板金加工とは何かをはじめ、一般的な板金加工との違い、メリット・デメリット、工程などを解説します。
精密板金加工とは？
金属の薄板を切断・曲げ・溶接などの工程を経て、高い寸法精度で部品や製品を製造する加工技術です。複雑な形状や厳密な寸法管理、特殊な表面品質が求められる部品の製造において用いられています。
近年の技術革新により、人の目では確認できないほど微細な加工も実現が可能になっており、極めて高い精度が要求される分野において欠かせない技術として広く採用されています。
主な用途・活用分野
電子・電気機器分野では、サーバーや制御盤、電子機器の筐体など、高い寸法精度が求められる部品の製造に用いられています。医療機器分野では、精密な寸法管理が必要な装置の外装部品や構造部材として活用されています。
また、航空・宇宙分野や自動車分野においても、高い強度と精度が求められる構造部品の製造に採用されるケースがあります。その他、産業用機械や食品機械の部品製造など、製造業全般にわたって幅広く活用されています。
板金加工との違い
精密板金加工と一般的な板金加工の違いは、求められる寸法精度と品質管理の水準にあります。
一般的な板金加工は、建築や外装などの用途を中心に比較的大きな部材を扱うことが多く、ある程度の寸法誤差が許容されるケースがほとんどです。一方、精密板金加工では0.1mm以下の寸法精度が求められる場合もあり、加工から検査に至るまで厳密な品質管理が行われます。
また、精密板金加工では使用する設備や工具にも違いがあり、レーザー加工機やCNCプレスブレーキなど、高精度な加工機械を用いるのが一般的です。
精密板金加工のメリット・デメリット
精密板金加工を依頼する際は、メリットだけでなくデメリットも正しく理解したうえで判断することが重要です。
メリット
高い寸法精度を実現できる
最大のメリットは、厳密な寸法精度で部品を製造できる点です。高精度な加工機械と技術者による品質管理により、複雑な形状の部品でも安定した精度を確保できます。
多様な素材・形状に対応できる
ステンレスやアルミ、鉄など様々な金属素材に対応できるほか、複雑な形状の部品製造にも柔軟に対応できます。試作品から量産品まで幅広いニーズに応えられるため、製品開発の各段階で活用しやすい点も魅力です。
コスト効率が高い
金型を必要とする加工と異なり、精密板金加工では金型コストが発生しないケースが多く、小ロット生産や試作品製造においてコストを抑えやすい点がメリットです。短納期での対応が可能な業者も多く、開発スピードの向上にも寄与します。
デメリット・注意点
複雑な形状には限界がある
板状の金属を加工する性質上、三次元的に複雑な形状や肉厚の厚い部品の製造には限界があります。形状によっては他の加工方法との組み合わせが必要となる場合もあるため、製品の設計段階から加工方法を考慮しておくことが重要です。
業者によって品質にばらつきがある
精密板金加工は業者の技術力や設備によって仕上がりの品質が左右されるため、依頼先の選定が重要です。実績や対応可能な素材・精度の範囲を事前に確認したうえで、信頼できる業者を選ぶことが求められます。
精密板金加工の方法
精密板金加工は、以下のような工程を経て製品を仕上げていきます。
①設計・図面作成
まず、製品の仕様や寸法をもとに設計図面を作成します。CADソフトを用いた精密な図面設計が行われ、加工に必要なデータを準備します。
②材料の選定・切断

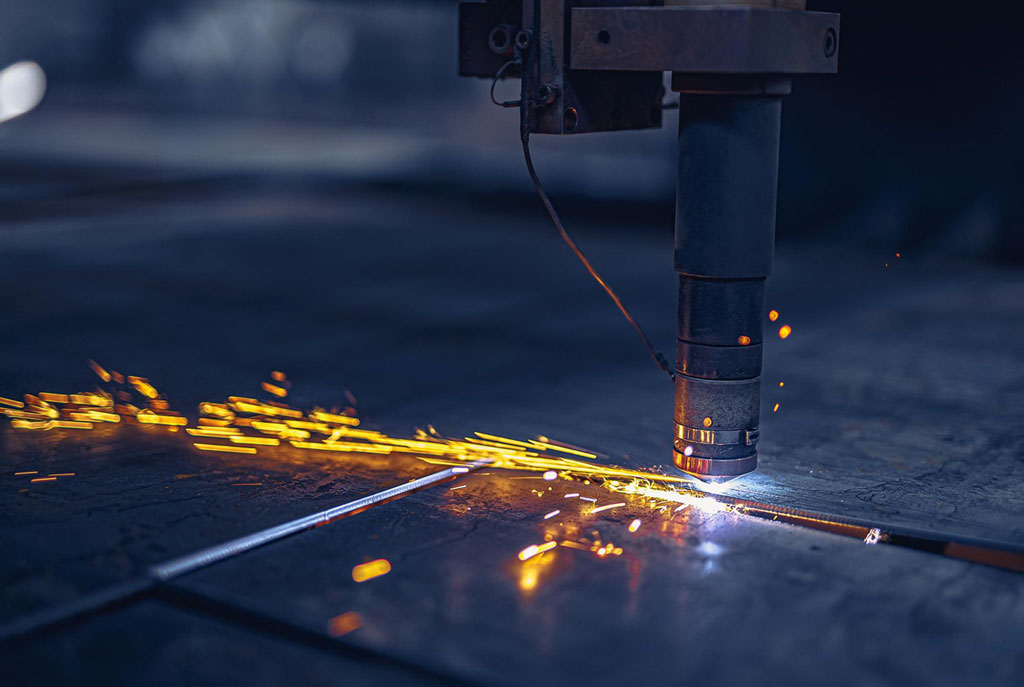

設計図面をもとに、用途や求められる特性に応じた金属素材を選定します。切断工程ではレーザー加工機やプラズマ切断機などを使用し、高精度に材料を切り出します。レーザー加工は特に精度が高く、複雑な形状の切断にも対応できるため、精密板金加工で採用されることが多いです。

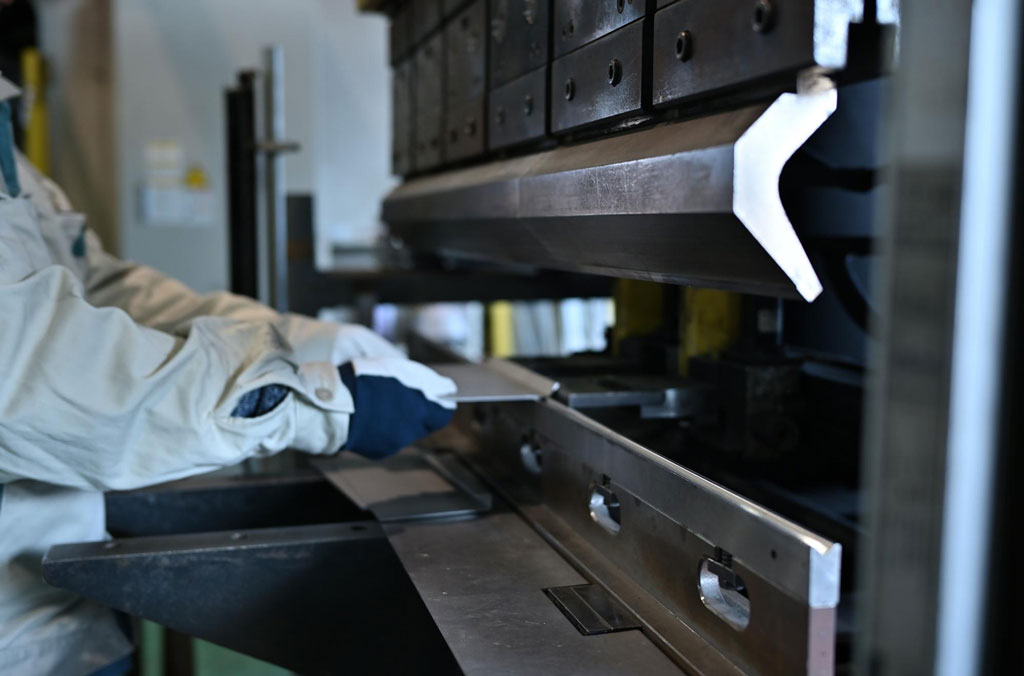

③曲げ加工
切断した材料をCNCプレスブレーキなどの機械を用いて、図面どおりの角度・形状に曲げていきます。曲げ加工は製品の形状を決定する重要な工程であり、素材の特性や板厚に応じた精密な調整が求められます。
④溶接・接合
複数のパーツを組み合わせる場合は、溶接や接合の工程を経て一体化します。TIG溶接やスポット溶接など、素材や用途に応じた溶接方法が選択されます。
⑤表面処理
必要に応じて、塗装やメッキ、アルマイト処理などの表面処理を施します。表面処理は製品の耐久性や耐腐食性を高めるとともに、外観の向上にも寄与します。
⑥検査・品質管理
すべての加工工程が完了した後、寸法測定や外観検査などの品質検査を実施します。設計図面の寸法公差を満たしているかどうかを確認し、基準を満たした製品のみが出荷されます。精密板金加工においては、検査工程が製品品質を保証する最終的な砦となります。
精密板金加工のご依頼なら
今回は、「精密板金加工」に焦点を当てて解説しました。精密板金加工の依頼先をお探しであれば、創業50年以上・取引実績500社以上の「三ツ矢」にぜひご相談ください。設計・製造・検査までを一貫して対応するワンストップ体制を整えており、ミクロン単位の高精度加工から特殊加工まで幅広く対応しています。
半導体・医療・航空分野など、厳しい品質基準が求められる分野での豊富な実績も強みのひとつです。
試作から量産まで「品質」「コスト」「納期」のバランスを重視した提案で、お客様のものづくりを全力でサポートいたしますので、まずはお気軽にお問い合わせください。
