高精度な金属・セラミックス部品の製造で用いられる加工技術のひとつが「焼結」です。幅広い産業分野で活用されており、現代のものづくりを支える重要な技術として多くの企業に取り入れられています。
今回の記事では、焼結のメカニズムをはじめ、種類やメリット・デメリットなどを解説します。焼結について知りたい方や、依頼先をお探しの方はぜひ参考にしてください。

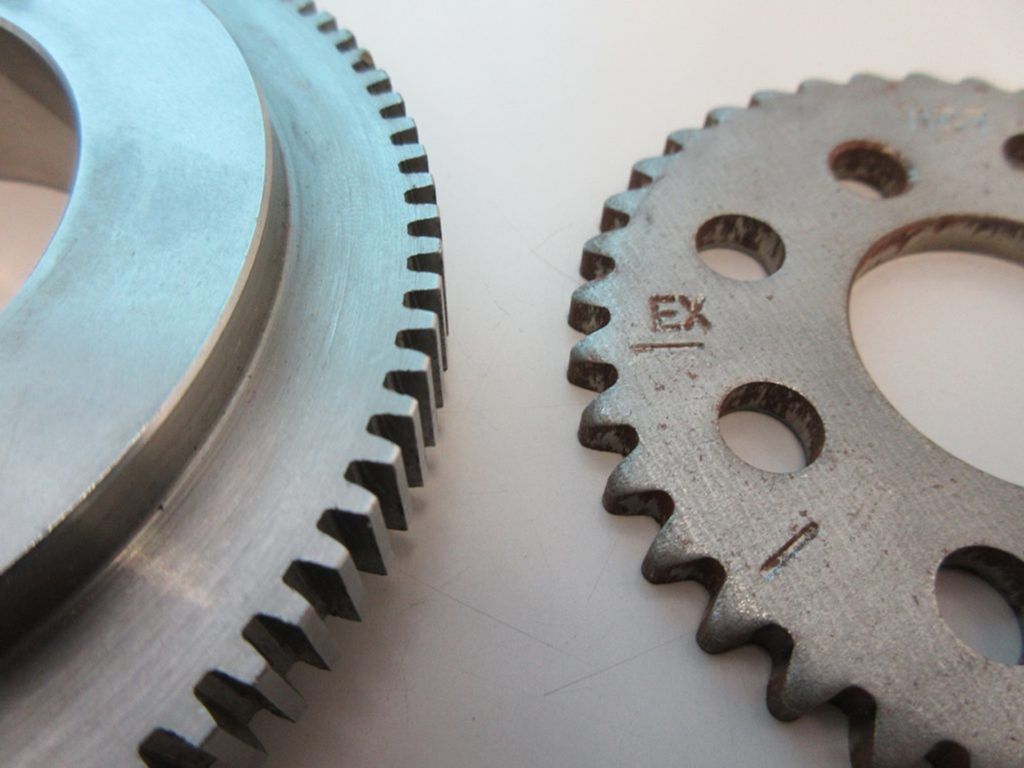

焼結とは？
金属やセラミックスなどの粉末材料を金型で成形したのち、融点以下の温度で加熱することで粒子同士を結合させ、固体化する加工技術です。高い寸法精度で複雑な形状の部品を製造できることから、自動車・電子機器・医療機器・航空宇宙など幅広い分野で活用されています。
原理・メカニズム
焼結のメカニズムは、粉末粒子が加熱によって活性化され、粒子同士が接触した部分から結合が進む現象を利用したものです。
加熱によって粒子表面の原子が拡散移動し、隣接する粒子との間に「ネック（首）」と呼ばれる結合部が形成されます。加熱が進むにつれてネックが成長し、粒子間の空隙（気孔）が減少することで、材料全体が緻密化・固体化していきます。
その過程では材料が完全に溶融するわけではないため、形状の大きな変形を抑えながら成形できる点が特徴です。
方法・種類
焼結にも様々な方法・種類があり、用途や材料の特性に応じて使い分けられています。
常圧焼結
大気圧下で加熱炉を使って焼結する最も一般的な方法です。設備コストが比較的低く、大量生産に適していますが、緻密化に限界があるケースもあります。
加圧焼結（ホットプレス）
加熱と同時に加圧を行うことで、より短時間で緻密な焼結体を得られる方法です。複雑な形状への対応は難しいものの、高密度・高強度の部品製造に適しています。
放電プラズマ焼結（SPS）
粉末に直接電流を流し、放電プラズマによって短時間で焼結する方法です。従来の焼結と比べて処理時間が大幅に短縮できるほか、粒子の成長を抑えながら高密度化できる点が特徴です。
液相焼結
主成分の粉末に融点の低い添加材を混合し、加熱時に一部を液相化させることで焼結を促進する方法です。緻密な焼結体を比較的低温で得られるため、超硬合金などの製造に広く用いられています。
焼成との違い
焼結と混同されやすい加工技術に「焼成」があります。両者はどちらも高温加熱を伴う点で共通していますが、目的とプロセスに明確な違いがあります。
焼結は粉末材料の粒子同士を結合させて固体化することを目的としており、材料の緻密化と機械的強度の向上が主な目的です。
一方、焼成は粘土や釉薬などの原料を高温で加熱し、化学反応や結晶化を促すことで製品を完成させる工程を指します。陶磁器やタイル、電子セラミックス部品などの製造に用いられることが多く、材料の化学的変化を目的としている点が焼結とは異なります。
つまり、焼結は「粉末粒子の物理的結合による固体化」、焼成は「化学反応による素材の変質・完成」を主な目的とした工程であり、似て非なる技術といえます。
焼結のメリット・デメリット
焼結の導入を検討する際は、メリットだけでなくデメリットも正しく理解したうえで判断することが重要です。
メリット
複雑な形状を高精度で製造できる
焼結は粉末材料を金型で成形してから焼結するプロセスのため、切削加工では難しい複雑な形状の部品を高い寸法精度で製造できます。加工を最小限に抑えながら、最終形状に近い形での成形が可能なため、加工コストの削減にもつながります。
材料のロスが少ない
粉末材料を金型に充填して成形するプロセスであるため、切削加工と比べて材料のロスが非常に少ない点が大きなメリットです。高価な材料や希少金属を使用する場合でも、材料を無駄なく活用できるためコスト面で有利です。
大量生産に適している
一度金型を製作すれば同じ形状の部品を繰り返し安定して製造できるため、量産時のコストパフォーマンスに優れています。自動車部品や電子部品など、大量生産が求められる分野での活用に特に適しています。
デメリット
初期コストが高め
焼結には部品の形状に合わせた専用金型が必要であり、金型の設計・製作に高い初期投資が伴います。少量生産や試作品の製造においては金型コストを回収しにくく、割高になるケースがあります。
焼結後に収縮が生じる
焼結過程では粒子間の空隙が減少するため、焼結後に数%程度の収縮が生じます。その収縮量は材料や焼結条件によって異なるため、最終的な寸法を得るためには収縮を見越した金型設計や条件管理が必要となり、高度な技術と経験が求められます。
